ワンタッチ床下点検口

ワンタッチ床下点検口

• 室内用／スタンダードタイプの床下点検口です。
• 枠材質：アルミ製　アルマイト処理
• 色：ライトブロンズ／シルバー
• サイズ︓303／460／606角
• ワンタッチ釘の採用により、ビスを使用せず外枠を開口部に入れ、組み立てられた内蓋を入れるだけの簡単施工。
• 外枠・内枠のコーナーに樹脂パーツを採用し、従来品より引っかかりにくい構造です。
• 内枠施工方法・回転取っ手も一新し、簡単で素早い施工を可能にしました。
• 置床工法用の床下点検口です。

　

枠

　

ワンタッチ金具

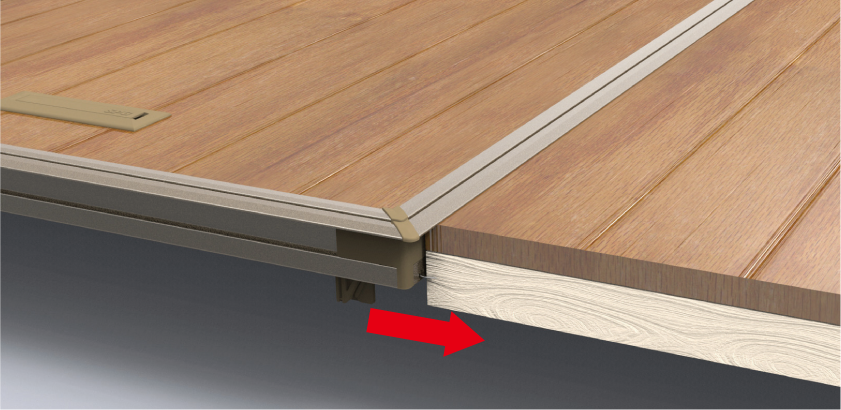

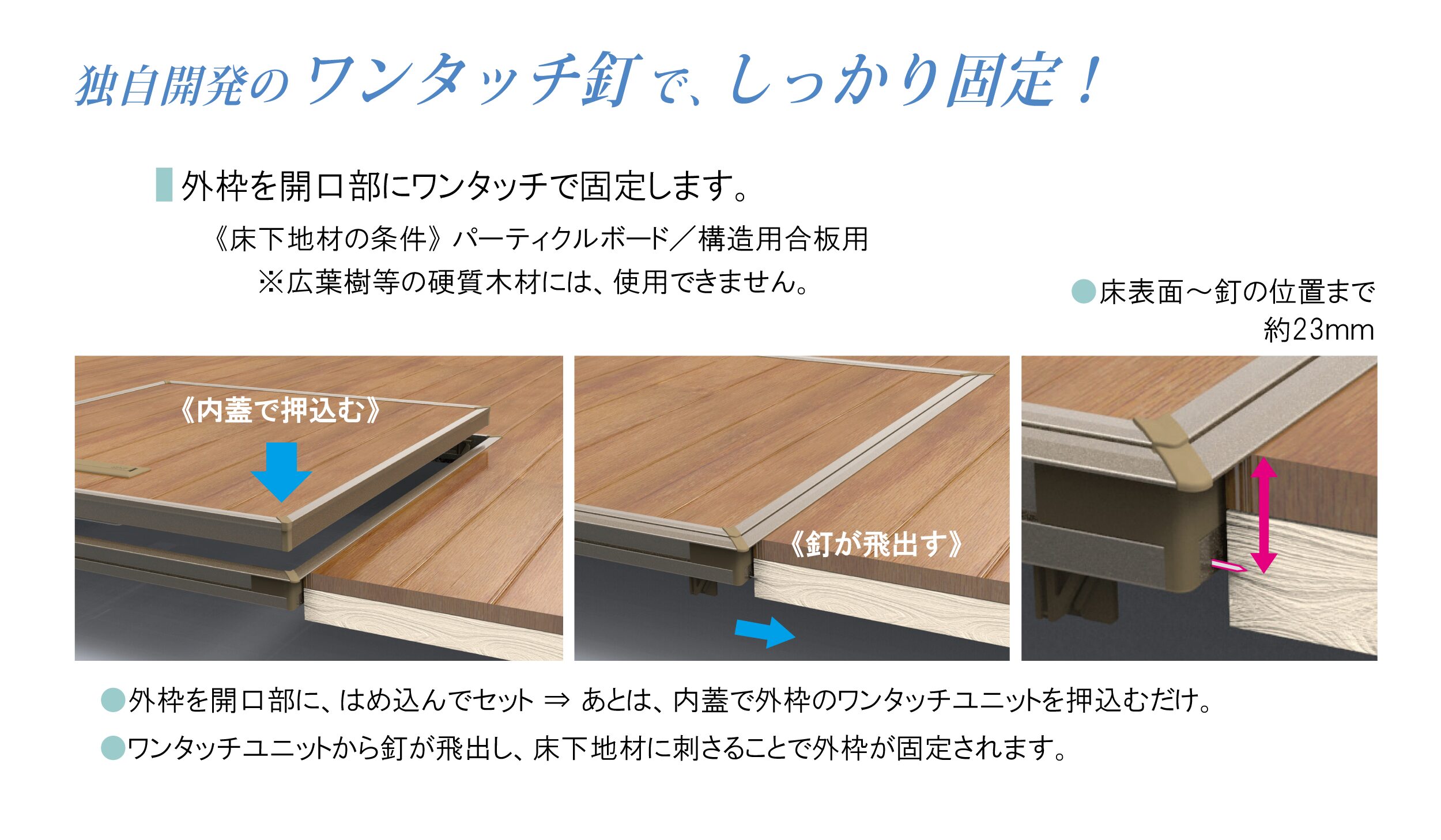

外枠に、組み立てられた内蓋を入れると外枠からワンタッチ釘が飛び出しパーティクルボードにワンタッチ釘が刺さり外枠を固定。

組立てた内蓋で、外枠に付いているワンタッチカムを押えると、ワンタッチ釘が外枠下部より横に飛び出し床下地材に刺さります。
また、このワンタッチカムによりワンタッチ釘が抜けるのを防ぎます。

※ワンタッチ針は、見やすくする為ここでは赤色で表現し、外枠を半透明にしています。
ワンタッチ針は、各コーナーに合計4個付いています。外枠を取り付ける為に部材は必要ありません。

　

回転取っ手

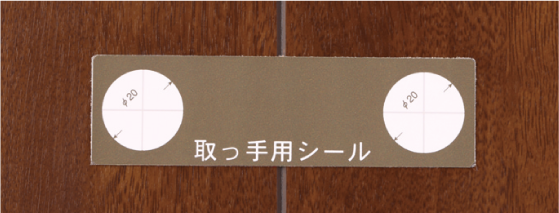

ドリルで丸穴を2つ加工するだけで取付けることができます。取っ手位置も専用シールを付属していますので簡単に正確な穴をあけることができます。

　

内蓋

内枠を分解することなく床材を入れ、安定した状態でスピーディーに施工ができます。

　

型番	サイズ	カラー	床面施工開口寸法：Ａ	内蓋床材寸法：B	付属部品		内箱入数	外箱入数
					回転取っ手	補強材
FO303B	303角	ライトブロンズ	303×303	280.5×280.5	1SET	–	1台	5台
FO460B	460角		460×460	437.5×437.5		1本
FO606B	606角		606×606	583.5×583.5		2本
FO303S	303角	シルバー	303×303	280.5×280.5		–
FO460S	460角		460×460	437.5×437.5		1本
FO606S	606角		606×606	583.5×583.5		2本

閲覧資料：下のボタンをクリックすると閲覧できます。
