らくらくハッチ
鍵付らくらくハッチ

らくらくハッチ/鍵付らくらくハッチ

• 屋上用マンホール角型
• 材質：本体（枠）／天板（蓋）ステンレス SUS304
• 開口サイズ（3タイプ）：500／600／700角
  ※700角は、ガスクッション式のみ
• 施錠方式（2タイプ）
  《らくらくハッチ》錠掛けフックユニット付き…南京錠等は、別途ご用意ください
  《鍵付らくらくハッチ》キーユニット付き

　

設置方法（2タイプ）：取付穴あり仕様／取付プラケット仕様（取付穴なし）

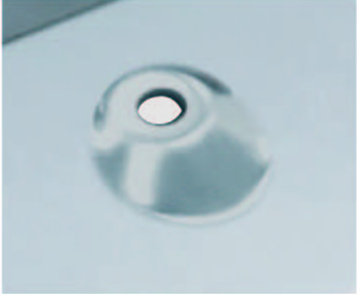

取付あり仕様（中15穴）
・取付けしやすいように、絞り加工で凸形状に成形。
・穴面が設置面に対し平行になる設定です。

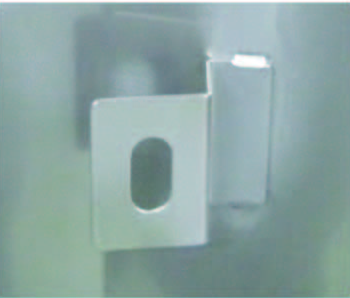

取付ブラケット仕様（12✕25長丸穴）
・本体の表面側に取付穴が無い仕様です。
・プラケットは、本体傾斜面の裏側に取付けています。

　

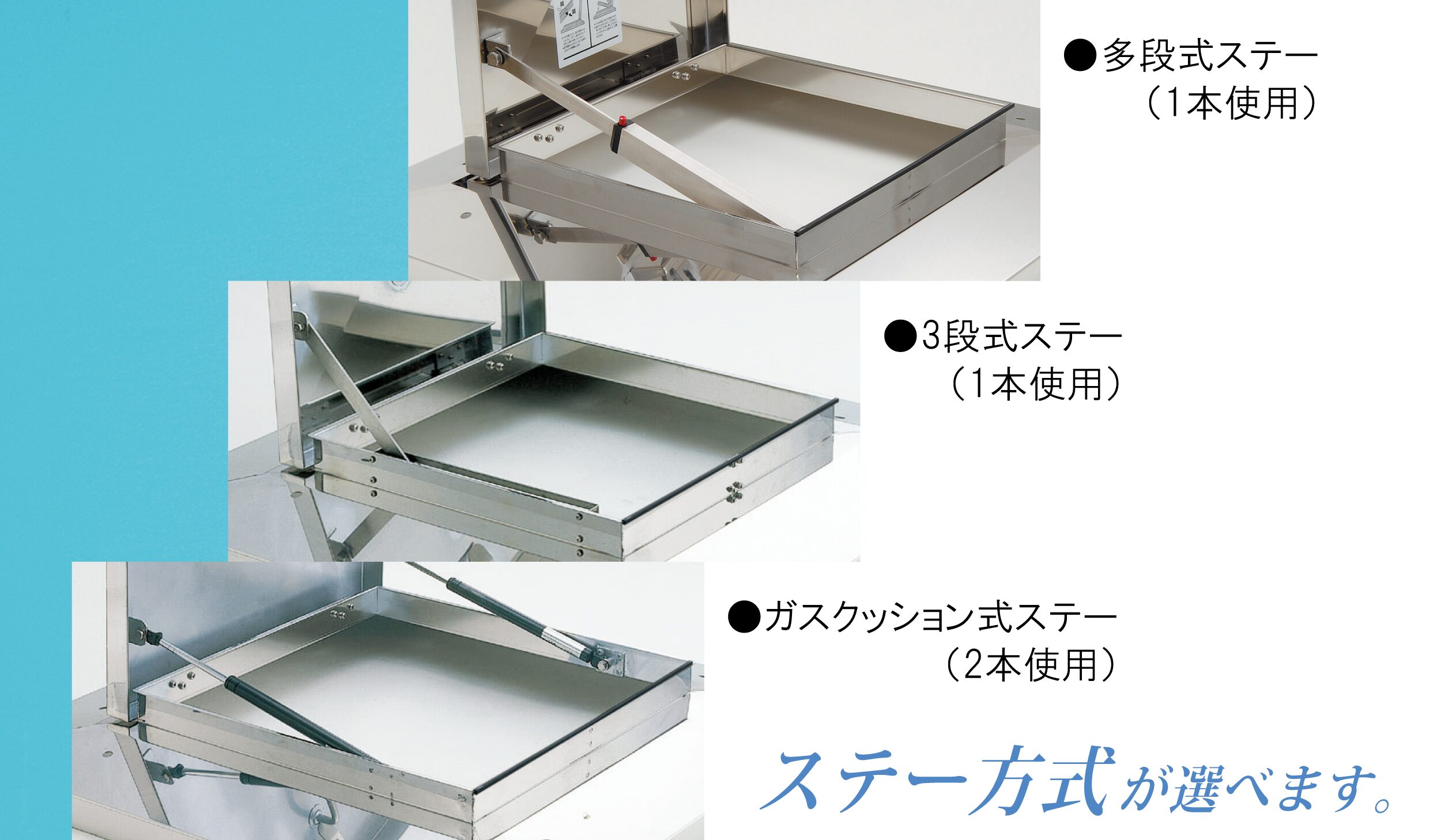

ステー仕様（3タイプ）：多段式（ロック付き）/3段式（ロックなし）/ガスクッション式

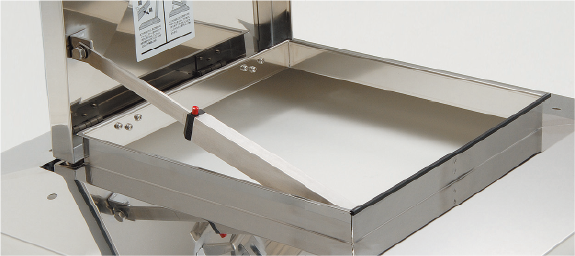

多段式ステー（1本使用）
・蓋は、3段階の角度で一時静止できます。
・全開位置でロックが掛かるので、風で揺らされても突然閉まることがありません。

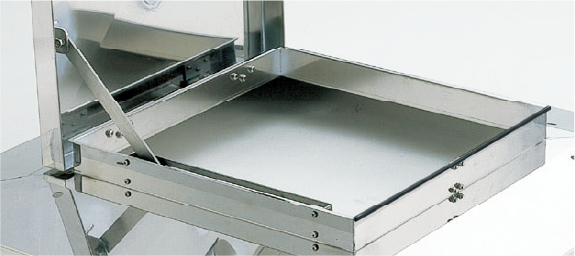

3段式ステー（1本使用）
・蓋は、3段階の角度で一時静止できます。
・ロック機構は付いていません。

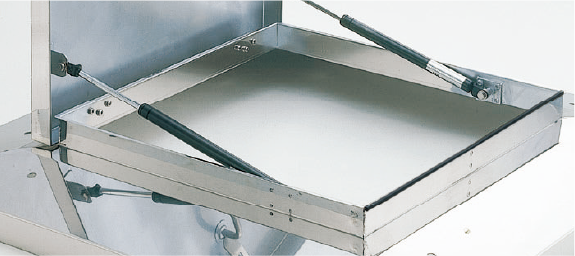

ガスクッション式ステー（2本使用）
・ダンパー機構により、蓋の開閉操作に必要な力を軽減します。
　左右に配置しているので、蓋が安定した状態でスムーズに開閉します。

　

ロック付多段ステー開閉方法

　

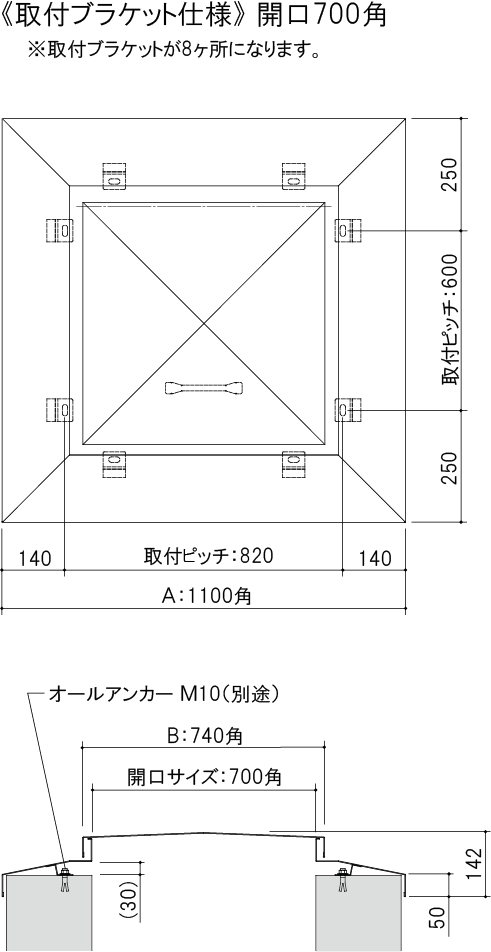

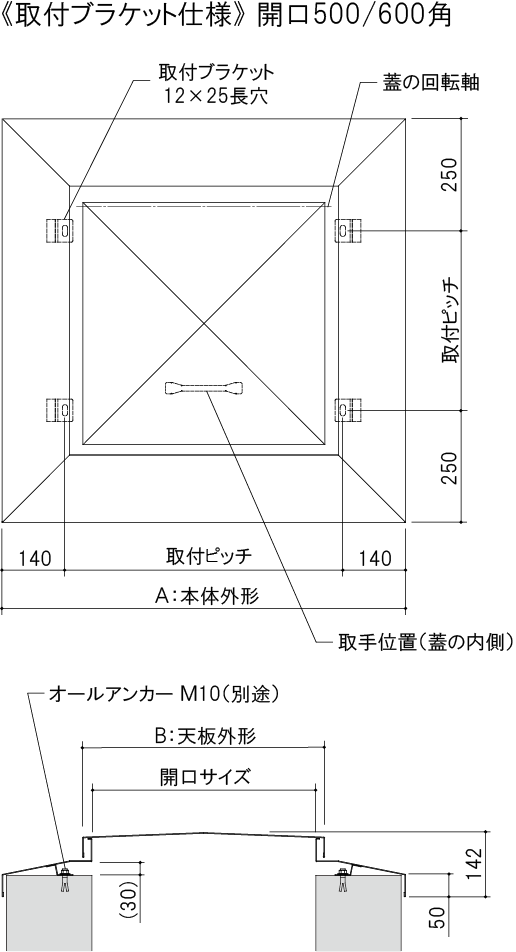

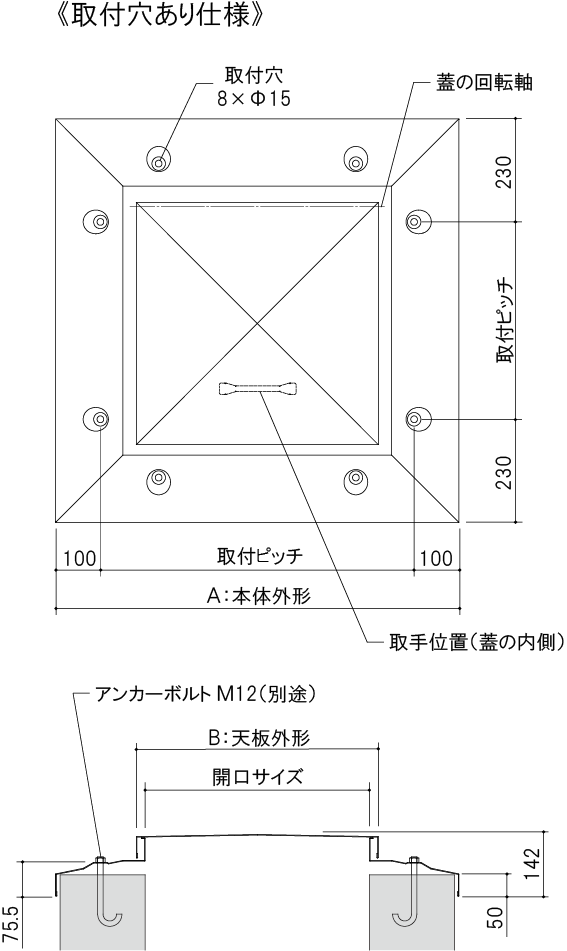

製品寸法図（単位mm）

開口サイズ	本体外形（外観） 寸法A	天板外形（蓋） 寸法B
500角	900×900	540×540
600角	1000×1000	640×640
700角	1100×1100	740×740

らくらくハッチ（OMタイプ）

多段式（ロック付き）

開口サイズ	型番 取付穴あり仕様	型番 取付ブラケット仕様	箱入数
500角	OM-61501	OM-61501BK	1台
600角	OM-61601	OM-61601BK

閲覧資料：下のボタンをクリックすると閲覧できます。

　

3段式（ロックなし）

開口サイズ	型番 取付穴あり仕様	型番 取付ブラケット仕様	箱入数
500角	OM-61502	OM-61502BK	1台
600角	OM-61602	OM-61602BK

閲覧資料：下のボタンをクリックすると閲覧できます。

　

ガスクッション式

開口サイズ	型番 取付穴あり仕様	型番 取付ブラケット仕様	箱入数
500角	OM-61503	OM-61503BK	1台
600角	OM-61603	OM-61603BK
700角	OM-61703	OM-61703BK

閲覧資料：下のボタンをクリックすると閲覧できます。

鍵付らくらくハッチ（OMKタイプ）

多段式（ロック付き）

開口サイズ	型番 取付穴あり仕様	型番 取付ブラケット仕様	箱入数
500角	OMK-61501	OM-61501BK	1台
600角	OMK-61601	OM-61601BK

閲覧資料：下のボタンをクリックすると閲覧できます。

　

3段式（ロックなし）

開口サイズ	型番 取付穴あり仕様	型番 取付ブラケット仕様	箱入数
500角	OMK-61502	OM-61502BK	1台
600角	OMK-61602	OM-61602BK

閲覧資料：下のボタンをクリックすると閲覧できます。

　

ガスクッション式

開口サイズ	型番 取付穴あり仕様	型番 取付ブラケット仕様	箱入数
500角	OMK-61503	OMK-61503BK	1台
600角	OMK-61603	OMK-61603BK
700角	OMK-61703	OMK-61703BK

閲覧資料：下のボタンをクリックすると閲覧できます。
