気密天井点検口

気密天井点検口

• 枠材質：アルミ押し出し材　アルマイト仕上げ
• パッキン：発泡ゴム（EPDM）を内枠に採用し、高い気密性を確保
• ロック機構：3点式グレモン錠によりしっかり固定
• アルミ製で軽量
• 冷気・熱気・隙間風の侵入を防ぎ、省エネに貢献
• 固定⾦具(⾃⽴・スライド型)︓⽀持⾦具／吊り⾦具
• 吊り金具仕様は公共建築協会の認定品です
• 気密性が求められる施設（住宅・クリーンルーム・病院・ホテル等）に最適

　

ロック方式

　

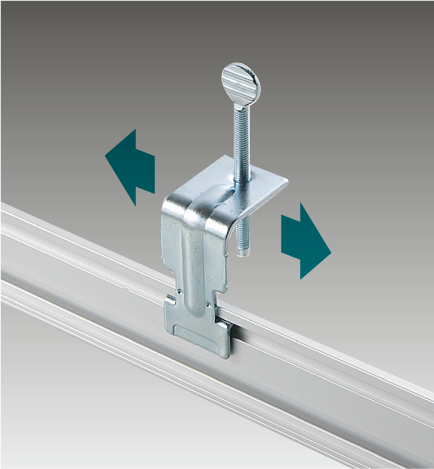

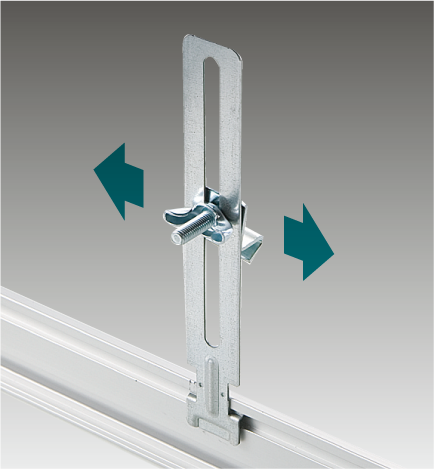

固定金具

　

JIS　A 4706気密等級線・測定結果グラフ

※1測定数値は、JIS A 1516:1998【建具の気密性試験方法】に準じた当社試験数値です。
※2次世代省エネルギー住宅基準の中に気密性等級(A-3またはA-4)が定められています。
※3「気密性等級」とは、JIS A 4706【サッシ】規定される気密等級（下図）です。

　

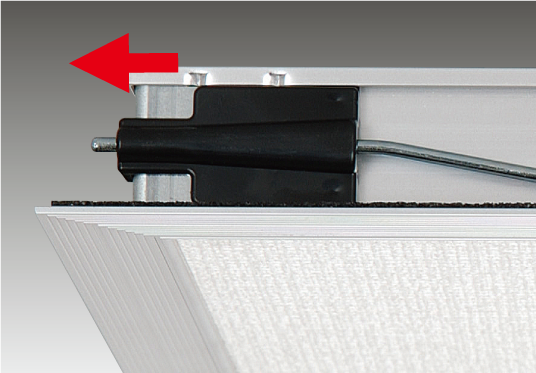

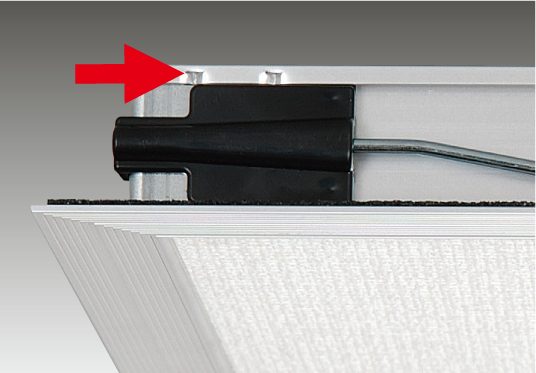

気密性の高いグレモン錠

内枠に取り付けた発泡ゴム（EPDM）とグレモン錠により、気密性を高めました。
室内空気の漏れ・外気の侵入を防ぎ、冷気や隙間風、熱気などから室内を保護する。

　

気密性能を上げる方法

施工状況・天井状況によっては、気密性能を十分発揮できない場合があります。
その場合、気密性能を上げる方法として外枠・内枠の天井上材を乗せる部分にコーキング材等でシールをしてください。

　

気密性能を上げる方法

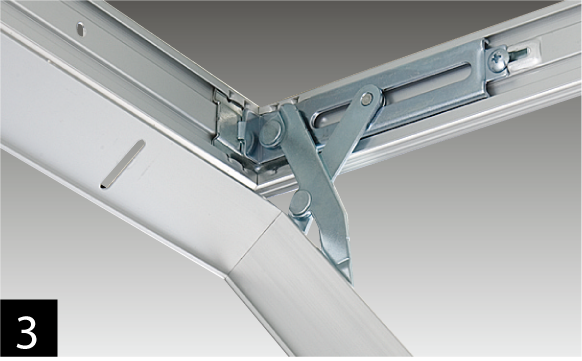

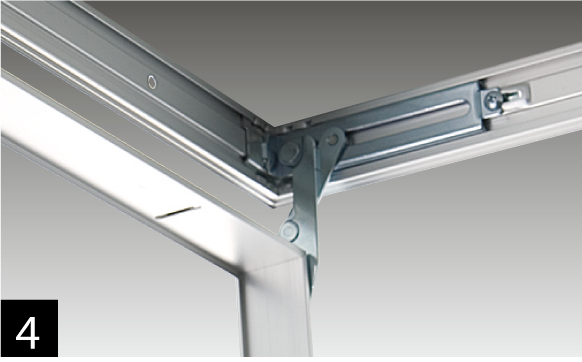

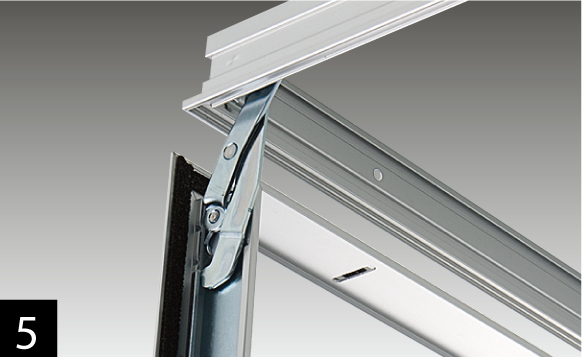

内枠と外枠の接合部には、スライド式多軸ヒンジを採用。
開口スペースがより広くなり、点検作業がより快適になりました。

　

　

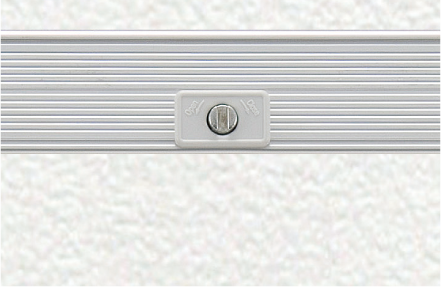

コインロック式・支持金具付

型番	仕様	カラー	天井開口寸法：A	内枠仕上材寸法：B	外観寸法：C	外箱入数
KM301	300角	シルバー	304×304	267×267	312×312	10台
KM451	450角		455×455	418×418	463×463
KM601	600角		607×607	570×570	615×615

閲覧資料：下のボタンをクリックすると閲覧できます。

コインロック式・吊り金具付（公共建築協会認定品）

型番	仕様	カラー	天井開口寸法：A	内枠仕上材寸法：B	外観寸法：C	外箱入数
KM302	300角	シルバー	304×304	267×267	312×312	10台
KM452	450角		455×455	418×418	463×463
KM602	600角		607×607	570×570	615×615

閲覧資料：下のボタンをクリックすると閲覧できます。

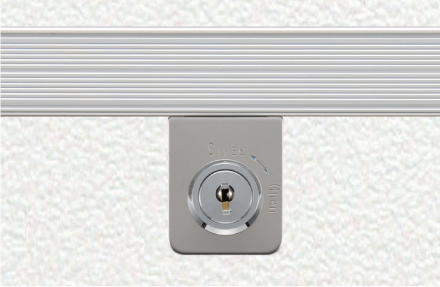

鍵付システムロック式・支持金具付

型番	仕様	カラー	天井開口寸法：A	内枠仕上材寸法：B	外観寸法：C	外箱入数
KMK301	300角	シルバー	304×304	267×267	312×312	10台
KMK451	450角		455×455	418×418	463×463
KMK601	600角		607×607	570×570	615×615

閲覧資料：下のボタンをクリックすると閲覧できます。

鍵付システムロック式・吊り金具付（公共建築協会認定品）

型番	仕様	カラー	天井開口寸法：A	内枠仕上材寸法：B	外観寸法：C	外箱入数
KMK302	300角	シルバー	304×304	267×267	312×312	10台
KMK452	450角		455×455	418×418	463×463
KMK602	600角		607×607	570×570	615×615

閲覧資料：下のボタンをクリックすると閲覧できます。
